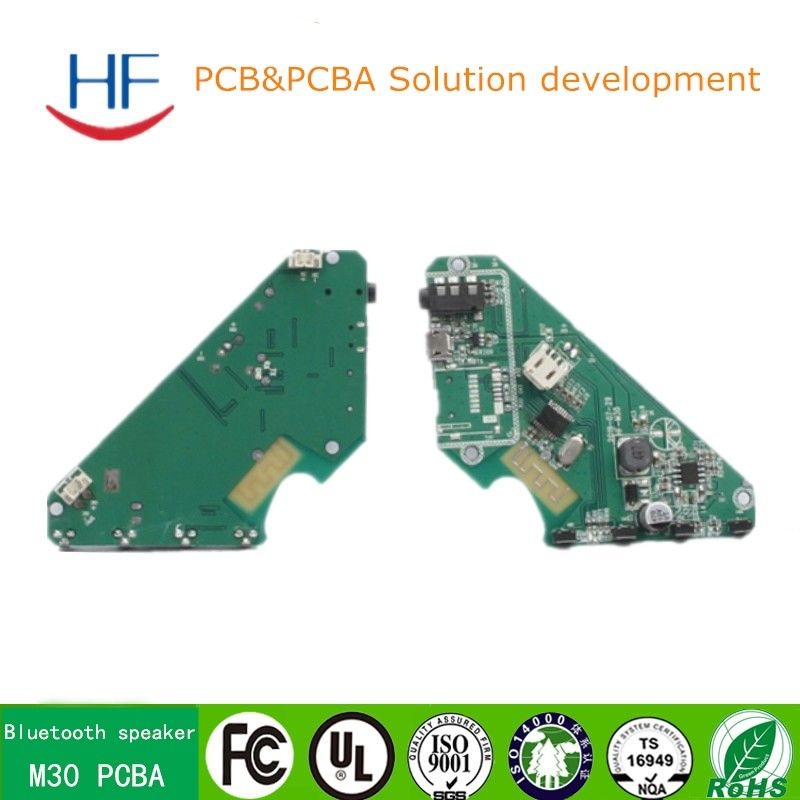

6온스 표면 PCB 설계 및 개발 조립 대량 생산
  • 6온스 표면 PCB 설계 및 개발 조립 대량 생산
  • 6온스 표면 PCB 설계 및 개발 조립 대량 생산
  • 6온스 표면 PCB 설계 및 개발 조립 대량 생산
  • 6온스 표면 PCB 설계 및 개발 조립 대량 생산
  • 6온스 표면 PCB 설계 및 개발 조립 대량 생산

6온스 표면 PCB 설계 및 개발 조립 대량 생산

원래 장소 중국
브랜드 이름 HF
인증 ISO CE
모델 번호 사용자 정의
제품 세부 정보
소재:
FR4 (신기중국, ITEQ, KB A+, HZ), HI-TG, FR06, 로저스, 타코닉, 아르곤, 나르코, 이솔라 등)
보드 레이어:
1-12
판 두께:
0.4-3.2
구리 두께:
0.5-4OZ
최소 구멍 치수:
0.15 밀리미터
최소 선 너비/간격:
3.5/4mil
솔더 마스크 색:
녹색, 노란색, 흰색, 파란색, 검은색, 빨간색
실크 스트린 색:
하얗고 검습니다
레이어 카운:
1-40
표면 가공:
HASL(무연) / Immersion Gold(ENIG) /OSP/ Immersion Tin/Immersion Silver
서비스:
OEM/ODM/PCB/부품 소싱/조립/프로그래밍/테스트...원스톱 턴키 서비스.
테스트:
100% AOI, X선, 플라잉 프로브 테스트.
강조하다:

표면 장착 PCB 설계 및 개발

,

6oz PCB 디자인 및 개발

,

대용량 표면 장착 PCB 조립

지불 및 배송 조건
최소 주문 수량
5 PC
가격
협상 가능
포장 세부 사항
페이퍼 통
배달 시간
5~8 일
지불 조건
L/C,T/T,PayPal
제품 설명

능력

 고정밀 프로토타입PCB 대량 생산
맥스 레이어1~28층1~14층
MIN 선 너비 (mil)3밀리4밀리
MIN 라인 공간 (mil)3밀리4밀리
미나 비아 (기계 굴착)판 두께≤1.2mm0.15mm00.2mm
판 두께 ≤2.5mm00.2mm00.3mm
판 두께> 2.5mm면 비중≤13:1면 비중≤13:1
비료면 비중≤13:1면 비중≤13:1
판 두께맥스8mm7mm
미니2층:0.2mm; 4층:0.35mm; 6층:0.55mm; 8층:0.7mm; 10층:00.9mm2층:0.2mm; 4층:0.4mm;6층:0.6mm;8층:00.8mm
MAX 보드 크기610*1200mm610*1200mm
최대 구리 두께00.5~6.0온스00.5~6.0온스
몰입 금
금으로 덮인 두께
잠수 금: Au,1 ′′8u ′′
금손가락: Au,1 ∼150u
금으로 접힌: Au,1 ∼ 150u
니켈 접착: 50~500u

구리 덩어리25mm 1밀리25mm 1밀리
용인성판 두께판 두께≤1.0mm: +/-0.1mm
10.0mm판 두께>2.0mm: +/-8%
판 두께≤1.0mm: +/-0.1mm
10.0mm판 두께>2.0mm: +/-8%
대명표 관용≤100mm: +/-0.1mm
100< ≤300mm: +/-0.15mm
>300mm: +/-0.2mm
≤100mm: +/-0.13mm
100< ≤300mm: +/-0.15mm
>300mm: +/-0.2mm
임페던스±10%±10%
MIN 용접 마스크 브릿지00.08mm0.10mm
비아스 연결 가능성00.25mm-0.60mm00.70mm--1.00mm
