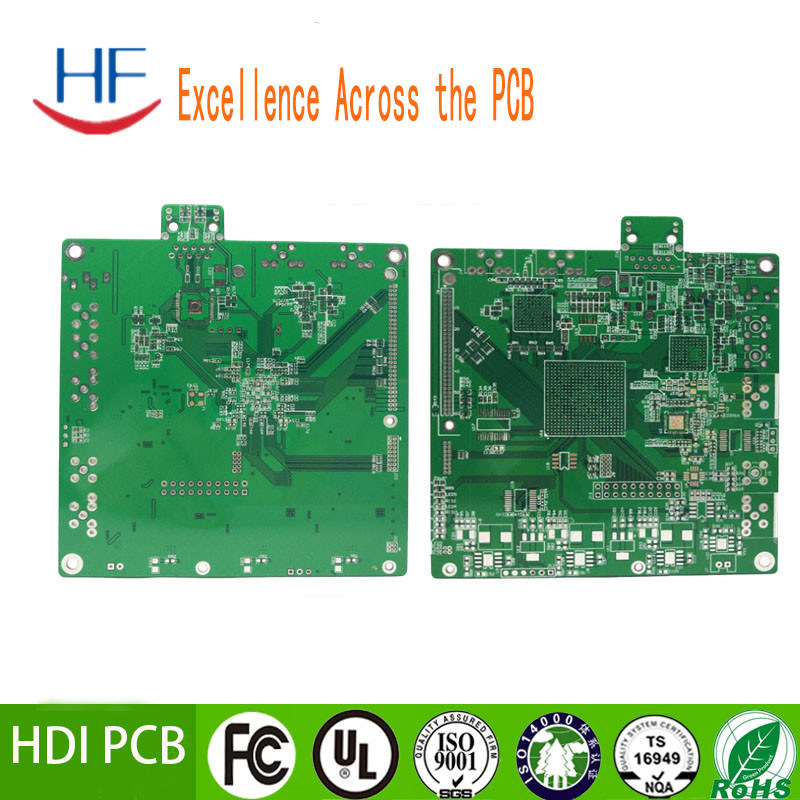

• HDI 단면 PCB 보드 SMT 패치 DIP 플러그 처리 지원
HDI 단면 PCB 보드 SMT 패치 DIP 플러그 처리 지원

HDI 단면 PCB 보드 SMT 패치 DIP 플러그 처리 지원

제품 상세 정보:

원래 장소: 중국
브랜드 이름: HF
인증: ISO CE
모델 번호: PCB

결제 및 배송 조건:

최소 주문 수량: 5 PC
가격: Negotiable
포장 세부 사항: 고품질 판지 포장, 고품질 진공 포장,
배달 시간: 5~8 일
지불 조건: L/C,T/T,PayPal
공급 능력: 한달에 만 평방미터
최고의 가격 접촉

상세 정보

원료: HDI, 골드 레이저 레이어 총수: 1-32
판 두께: 0.4-3.2mm 솔더 색상: 녹색, 빨간색
실크 스트린 색: 흰색 구리 두께: 1-4온스
하이 라이트:

HDI 단면 PCB 보드

,

0.25mm 단면 PCB 보드

,

HDI 일면 PCB 보드

제품 설명



PCB 용도



1수십 년 동안 인쇄판의 높은 밀도는 개발 할 수있었습니다.

통합 회로 통합 및 설치 기술의 향상과 함께



2높은 신뢰성. 일련의 검사, 테스트 및 노화 테스트를 통해,

PCB가 오랫동안 안정적으로 작동할 수 있는 것을 보장할 수 있습니다 (기능 수명, 일반적으로 20년).



3PCB의 모든 종류의 성능 요구 사항 (전기, 물리, 화학,

기계적 등), 우리는 디자인 표준화를 통해 인쇄판의 디자인을 실현할 수 있습니다.

표준화 등, 짧은 시간과 높은 효율성.

생산성.현대적인 관리를 채택, 표준화, 규모 (량),

자동화 및 다른 생산, 제품 품질의 일관성을 보장하기 위해.



PCB 인쇄 회로 보드(SMT) 생산량



SMT 용량
SMT 항목 용량
PCB 최대 크기 560mm*1100mm (SMT)
칩 부품 0201, 0402, 패키지
IC의 미니 핀 공간 0.25mm
BGA의 최소 공간 0.25mm
IC 조립의 최대 정확도 00.01mm
조립 용량 ≥500만 피트/일
DIP 용량 5 DIP 생산 라인
조립 테스트 ICT (회로 테스트)

FCT ((기능 회로 시험)
떨어지는 충격 테스트, 노화 테스트, 물 증명 테스트, 누출 증명 테스트 및 기타 다른 테스트는 귀하의 요구 사항에 따라 수행 할 수 있습니다.



핑유 산업회사

핑유 산업은 우리의 독특하고 역동적인 능력을 통해 "세계에서 가장 빠른"서비스를 제공합니다. 우리는 전체 프로세스를 통제합니다.최종 제품 - 그리고 시시한 한 단계에서 다른 단계로 처리하기 위해 시스템을 갖추고이것은 비교할 수 없는 주기 시간을 줄일 수 있습니다.







HDI 단면 PCB 보드 SMT 패치 DIP 플러그 처리 지원 0

HDI 단면 PCB 보드 SMT 패치 DIP 플러그 처리 지원 1

HDI 단면 PCB 보드 SMT 패치 DIP 플러그 처리 지원 2





RFQ



1본부나 지점인가요?
본부와 공장을 핑하고 있습니다.


2주문하기 전에 샘플을 요청할 수 있나요?
예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다, 마이크 샘플은 허용됩니다.


3어떻게 해외 에이전트가 되죠?
어느 지역에 있는지에 따라 각 나라마다 다릅니다.



4제 자신의 로고를 칠하려면 어떻게 해야 할까요?
먼저, 고해상도 로고 플라이를 보내주십시오. 우리는 로고의 위치와 크기를 확인하기 위해 귀하의 참조를 위해 몇 가지 초안을 만들 것입니다.다음으로 실제 효과를 확인하기 위해 1-2개의 샘플을 가지고마지막으로 공식적인 생산은 표본을 조사한 후에 시작됩니다.



PCB 포장


1PCB 회로 보드는 진공으로 무색 가스 진주 플라스틱 봉지에 포장되어야하며, 봉지는 필요한 건조제로 부착되어 봉지가 단단히 포장되어 있는지 확인해야합니다.습한 공기와 접촉할 수 없습니다., PCB 회로 보드 표면 스프레이 틴, 금 퇴적 및 용접 패드 부품은 산화되고 용접에 영향을 미치기 때문에 생산에 도움이되지 않습니다.
2. PCB 회로 보드를 포장 할 때 박스를 거품 필름의 층으로 둘러싸는 것이 필요합니다. 거품 필름이 좋은 수분 흡수를 가지고 있기 때문에 물을 흡수하고 습기를 방지 할 수 있습니다.또한, 습기에 저항하는 구슬을 케이스에 넣을 수 있습니다.
3, PCB 회로 보드 분류, 라벨을 넣으십시오. 봉쇄 후 상자는 벽과 바닥에서 멀리 보관해야합니다. 건조하고 통풍되는 곳에 보관하고 직접 햇빛을 피하십시오.
4, PCB 회로 보드 저장소의 창고 온도는 23±3°C, 55±10%RH에서 가장 잘 제어됩니다, 그러한 조건 하에, 금, 금, 진 주사,은 접착 PCB 회로 보드 표면 처리는 일반적으로 6 개월 동안 보관 할 수 있습니다., 은, 진, OSP 표면 처리 PCB 회로 보드는 3 개월 동안 저장 할 수 있습니다.
5, 오랫동안 PCB 회로 보드를 사용하지 않습니다, 그것은 세 개의 반 페인트의 층을 붓는 것이 가장 좋습니다, 세 개의 반 페인트는 습기, 먼지, 산화 방지 할 수 있습니다.이 방법으로,PCB 회로 보드의 저장 기간은 9개월으로 늘릴 것입니다..

HDI 단면 PCB 보드 SMT 패치 DIP 플러그 처리 지원 3



HDI 단면 PCB 보드 SMT 패치 DIP 플러그 처리 지원 4
